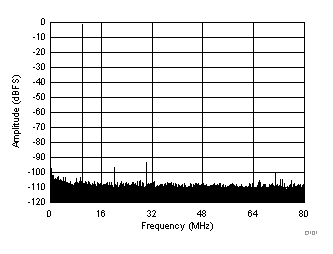

ADC32J44 - 产品图解:
ADC32J44-ADC32J42 双通道 14 位 50 – 160 Msps 模数转换器
ADC32J44-高速ADC(>10MSPS)-模数转换器-数据转换器
承诺原装正品
专营TI,真正优化您的供应链
TI产品 - ADC32J44介绍
ADC32J44 - ADC32J42 双通道 14 位 50 – 160 Msps 模数转换器

ADC32J44是TI公司的一款高速ADC(>10MSPS)产品,ADC32J44是ADC32J42 双通道 14 位 50 – 160 Msps 模数转换器,本页介绍了ADC32J44的产品说明、应用、特性等,并给出了与ADC32J44相关的TI元器件型号供参考。

ADC32J44 - ADC32J42 双通道 14 位 50 – 160 Msps 模数转换器 - 高速ADC(>10MSPS) - 模数转换器 - TI公司(Texas Instruments,德州仪器)

产品特性
  • 双通道
  • 14 位分辨率
  • 单电源:1.8V
  • 支持 1 分频、2 分频和 4 分频的灵活输入时钟缓冲器
  • fIN = 70MHz 时,信噪比 (SNR) = 72.2dBFS,无杂散动态范围 (SFDR) = 87dBc
  • 超低功耗:
    • 160MSPS 时为每通道 227mW
  • 通道隔离:105dB
  • 内部抖动
  • JESD204B 串口:
    • 兼容子类 0、1、2,速率最高达 3.2Gbps
    • 支持每个 ADC 一条通道(高达 160MSPS)
  • 支持多芯片同步
  • 与 12 位版本器件 (ADC32J2X) 引脚到引脚兼容
  • 封装:超薄四方扁平无引线 (VQFN)-48 (7mm x 7mm)
产品应用
  • 多载波、多模式蜂窝基站
  • 雷达和智能天线阵列
  • 炮弹制导
  • 电机控制反馈
  • 网络和矢量分析器
  • 通信测试设备
  • 无损检测
  • 微波接收器
  • 软件定义无线电 (SDR)
  • 正交和分集无线电接收器
产品说明

ADC32J4x 属于高线性度、超低功耗、双通道、14 位、50MSPS 至 160MSPS 模数转换器 (ADC) 系列。 此类器件专门设计用于支持具有宽动态范围需求且要求苛刻的高输入频率信号。 时钟输入分频器可给予系统时钟架构设计更高的灵活性,SYSREF 输入可实现整个系统同步。 ADC32J4x 系列支持 JESD204B 接口,减少了接口线路数,从而实现高系统集成度。 JESD204B 接口是串行接口,仅通过一个差分对即可串行输出每个 ADC 的数据。 内部锁相环 (PLL) 会将传入的 ADC 采样时钟乘以 20,以获得串行化各通道的 14 位数据时所使用的位时钟。 该器件支持子类 1,接口速率高达 3.2Gbps。

产品器件信息
器件型号封装封装尺寸(标称值)
ADC32J4xVQFN (48)7.00mm x 7.00mm
