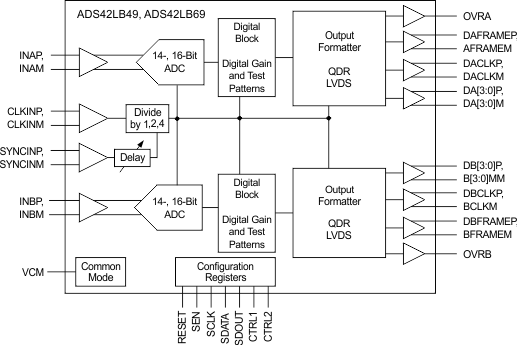

ADS42LB49 - 产品图解:
ADS42LB49-双路 16 位 250Msps 模数转换器。
ADS42LB49-高速ADC(>10MSPS)-模数转换器-数据转换器
ADS42LB49-ADS42JBx9 14 和 16 位、250MSPS 模数转换器 (Rev. E)
承诺原装正品
专营TI,真正优化您的供应链
TI产品 - ADS42LB49介绍
ADS42LB49 - 双路 16 位 250Msps 模数转换器。

ADS42LB49是TI公司的一款高速ADC(>10MSPS)产品,ADS42LB49是双路 16 位 250Msps 模数转换器。,本页介绍了ADS42LB49的产品说明、应用、特性等,并给出了与ADS42LB49相关的TI元器件型号供参考。

ADS42LB49 - 双路 16 位 250Msps 模数转换器。 - 高速ADC(>10MSPS) - 模数转换器 - TI公司(Texas Instruments,德州仪器)

产品特性
  • 双通道
  • 14 和 16 位分辨率
  • 最大时钟速率:250MSPS
  • 支持高阻抗输入的模拟输入缓冲器
  • 支持1 分频,2 分频和 4 分频的灵活输入时钟缓冲器
  • 2VPP 和 2.5VPP 差分满量程输入(SPI 可编程)
  • 双倍数据速率 (DDR) 或四倍数据速率 (QDR) 低压差分信令 (LVDS) 接口
  • 64 引脚超薄型四方扁平无引线 (VQFN) 封装 (9mm × 9mm)
  • 功率耗散:每通道 820mW
  • 间隙抖动:85 fs
  • 内部抖动
  • 通道隔离:100dB

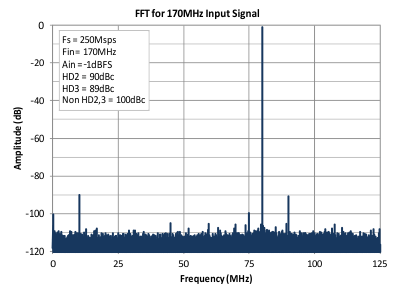

  • f输入 = 170MHz,2 VPP,-1dBFS 时的性能
    • 信噪比 (SNR):73.2dBFS
    • 无杂散动态范围 (SFDR):
      • 87dBc(二次谐波 (HD2) 和三次谐波 (HD3))
      • 100dBc(非 HD2 和 HD3)
  • f输入 = 170MHz2.5 VPP,-1dBFS 时的性能
    • SNR:74.9dBFS
    • SFDR:
      • 85dBc(HD2 和 HD3)
      • 97dBc(非 HD2 和 HD3)
产品应用
  • 通信和线缆基础设施
  • 多载波、多模蜂窝接收器
  • 雷达和智能天线阵列
  • 宽带无线
  • 测试和测量仪器
  • 软件定义的和多样性射频
  • 微波和双通道 I/O 接收器
  • 集线器
  • 功率放大器线性化
产品说明

ADS42LB49 和 ADS42LB69 是一款系列高线性,双通道,14 和 16 位,250MSPS,模式转换器 (ADC),此转换器支持 DDR 和 QDR LVDS 输出接口。 已缓冲模拟输入在大大减少采样保持毛刺脉冲能量的同时,在宽频率范围内提供统一的输入阻抗。 采样时钟分频器可实现更灵活的系统时钟架构设计。 ADS42LBx9 以低功耗在宽输入频率范围内提供出色的无杂散动态范围 (SFDR)。

产品器件信息
器件型号封装接口选项
ADS42LB49VQFN (64)14 位 DDR 或 QDR LVDS
14 位 JESD204B
ADS42LB69VQFN (64)16 位 DDR 或 QDR LVDS
16 位 JESD204B
