ADS7044技术文档下载：

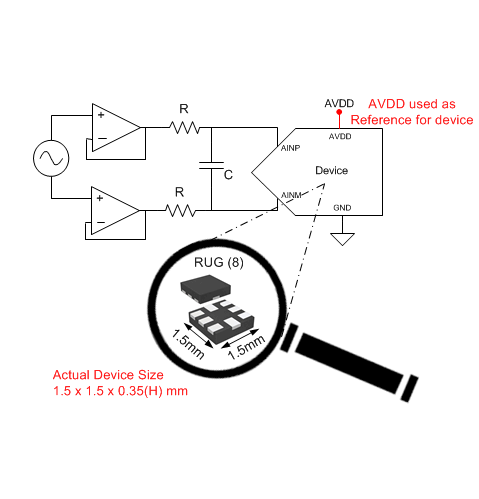

ADS7044 - 产品图解：
ADS7044 - 超低功耗和超小尺寸、12 位、1-MSPS、SAR ADC。
ADS7044是TI公司的一款精密ADC(<=10MSPS)产品，ADS7044是超低功耗和超小尺寸、12 位、1-MSPS、SAR ADC。，本页介绍了ADS7044的产品说明、应用、特性等，并给出了与ADS7044相关的TI元器件型号供参考。
ADS7044 - 超低功耗和超小尺寸、12 位、1-MSPS、SAR ADC。 - 精密ADC(<=10MSPS) - 模数转换器 - TI公司（Texas Instruments，德州仪器）
产品特性
- 业界第一款具有毫微瓦功耗的逐次逼近寄存器 (SAR) 模数转换器 (ADC)：
- 1MSPS 和 1.8V AVDD 时为 261µW
- 1MSPS 和 3V AVDD 时为 900µW
- 100kSPS 和 3V AVDD 时为 90µW
- 1kSPS 和 3V AVDD 时低于 1µW
- 业界最小的 SAR ADC：
- 采用 X2QFN-8 封装，封装尺寸为 2.25mm2
- 1MSPS 吞吐量且零延迟
- 宽工作范围：
- AVDD：1.65V 至 3.6V
- DVDD：1.65V 至 3.6V（与 AVDD 无关）
- 温度范围：-40°C 至 125°C
- 出色的性能：
- 12 位分辨率且无丟码 (NMC)
- 最大 ±1 最低有效位 (LSB) 的差分非线性 (DNL) 和积分非线性 (INL)
- 71dB 的信噪比 (SNR)（3V AVDD 时）
- -85dB 的总谐波失真 (SNR)（3V AVDD 时）
- 单极差分输入范围： –AVDD 至 AVDD
- 集成偏移校准
- SPI™ 兼容串口：16MHz
- 符合 JESD8-7A 标准的数字 I/O
产品应用
- 低功耗数据采集
- 电池供电类手持设备
- 液位传感器
- 超声波流量计
- 电机控制
- 可穿戴健身器
- 便携式医疗设备
- 硬盘
- 血糖仪
产品说明
ADS7044 是一款 1MSPS 模数转换器 (ADC)。 该器件支持宽范围的模拟输入电压（±1.65V 至 ±3.6V） ，并且包括一个基于电容且内置采样保持电路的 SAR ADC。 串行外设接口 (SPI) 兼容串口由 CS 和 SCLK 信号控制。 输入信号在 CS 下降沿进行采样，SCLK 用于转换和串行数据输出。 此器件支持宽范围的数字电源（1.65V 至 3.6V），可直接连接到各类主机控制器。 此器件符合 JESD8-7A 标准的标称 DVDD 范围（1.65V 至 1.95V）。
此器件采用 8 引脚微型引线 X2QFN 封装，额定工作温度范围为 –40°C 至 125°C。 此器件尺寸微小且功耗极低，非常适合空间受限类电池供电应用。
产品器件信息
| 部件名称 | 封装 | 封装尺寸（标称值） |
|---|---|---|
| ADS7044 | X2QFN (8) | 1.50mm x 1.50mm |
| 超薄小外形尺寸封装 (VSSOP)(8) | 2.30mm x 2.00mm |
