ADS7954-Q1技术文档下载：

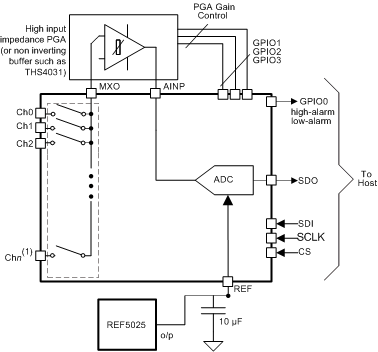

ADS7954-Q1 - 产品图解：
ADS7954-Q1 - 车用 10 位、1 MSPS、4 通道、单端、SAR ADC
ADS7954-Q1是TI公司的一款精密ADC(<=10MSPS)产品，ADS7954-Q1是车用 10 位、1 MSPS、4 通道、单端、SAR ADC，本页介绍了ADS7954-Q1的产品说明、应用、特性等，并给出了与ADS7954-Q1相关的TI元器件型号供参考。
ADS7954-Q1 - 车用 10 位、1 MSPS、4 通道、单端、SAR ADC - 精密ADC(<=10MSPS) - 模数转换器 - TI公司（Texas Instruments，德州仪器）
产品特性
- 符合汽车应用要求
- 具有经 AEC-Q100 测试的下列结果：
- 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
- 器件充电器件模型 (CDM) ESD 分类等级 C4B
- 产品系列：
- 8 位，10 位和 12 位分辨率
- 4 通道、8 通道和 12 通道器件与 16 通道器件均采用相同封装尺寸
- 1MHz 采样率串行器件
- 模拟电源范围：2.7V 至 5.25V
- I/O 电源范围：1.7V 至 5.25V
- 两个软件可选单极、输入范围：
- （0V 至 2.5V）或（0V 至 5V）
- 针对通道选择的自动和手动模式
- 每通道两个可编程警报级别
- 四个独立可配置通用输入输出 (GPIO) 接口
- 典型功率耗散值：1MSPS 下为 14.5mW (V(+VA) = 5V，(+VBD) = 3V)
- 断电电流 (1μA)
- 30 引脚和 38 引脚薄型小外形尺寸 (TSSOP) 封装
2 应用范围
- 车载系统
- 电源监控
- 电池供电系统
- 高速、数据采集系统
产品说明
ADS79xx-Q1 器件系列由多通道 8 位，10 位和 12 位模数转换器 (ADC) 组成。 此器件包括一个基于电容器的逐次逼近寄存器 (SAR) ADC，此 ADC 支持固有的采样保持。 多特性和出色性能使得 ADS79xx-Q1 器件可用于需要对多条通道进行监控的广泛应用。
ADS79xx-Q1 器件在 2.7V 至 5.25V 的宽模拟电源范围内运行。由于功耗极低，这些器件非常适合于电池供电和隔离式电源供电的应用。
4 通道和 8 通道器件采用 30 引脚 TSSOP 封装。 12 通道和 16 通道器件采用 38 引脚 TSSOP 封装。
产品器件信息
| 器件名称 | 封装 | 封装尺寸 |
|---|---|---|
| ADS7950-Q1 | TSSOP (30) | 7.80mm × 4.40mm |
| ADS7951-Q1 | ||
| ADS7954-Q1 | ||
| ADS7958-Q1 | ||
| ADS7959-Q1 | ||
| ADS7952-Q1 | TSSOP (38) | 9.70mm x 4.40mm |
| ADS7953-Q1 | ||
| ADS7956-Q1 | ||
| ADS7957-Q1 | ||
| ADS7960-Q1 | ||
| ADS7961-Q1 |
