BQ24232H技术文档下载：

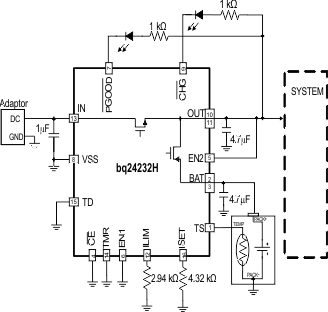

BQ24232H - 产品图解：
BQ24232H - 用于 4.35V 电池具有电源路径的 USB 供能锂电池充电器
BQ24232H是TI公司的一款电池充电器IC产品，BQ24232H是用于 4.35V 电池具有电源路径的 USB 供能锂电池充电器，本页介绍了BQ24232H的产品说明、应用、特性等，并给出了与BQ24232H相关的TI元器件型号供参考。
BQ24232H - 用于 4.35V 电池具有电源路径的 USB 供能锂电池充电器 - 电池充电器IC - 电池管理产品 - TI公司（Texas Instruments，德州仪器）
产品特性
- 完全符合 USB 充电器标准
- 最大输入电流可选 100mA 和 500mA
- 100mA 最大电流限制可确保充电符合 USB-IF 标准
- 具有基于输入的动态电源管理 (VIN - DPM)，防止使用不良的 USB 电源
- 28V 额定输入电压，具有过压保护功能
- 4.35V 电池稳压
- 集成动态电源路径管理 (DPPM) 功能，可在为系统供电的同时独立为电池充电。
- 具有输出电流监控 (ISET) 功能，支持高达 500mA 的充电电流
- 针对壁式适配器的高达 500mA 的可编程输入电流限制
- 可编程终止电流 (bq24232H)
- 可编程预充电和快速充电安全定时器
- 反向电流、短路和热保护
- 负温度系数 (NTC) 热敏电阻输入
- 专有启动序列可限制浪涌电流
- 状态指示 - 正在充电/充电完成，电源正常
- 小型 3mm × 3mm 16 引脚四方扁平无引线 (QFN) 封装
2 应用范围
- 蓝牙® 设备
- 低功耗手持器件
产品说明
bq2423xH 系列器件是面向空间受限型便携式应用的高度集成锂离子线性充电器和系统电源路径管理器件。 此器件可由一个 USB 端口或交流适配器供电运行并支持 25mA 至 500mA 的充电电流。 具有输入过压保护功能的高输入电压范围支持低成本、未稳压的适配器。 凭借 USB 输入电流限制精度和启动序列，bq2423xH 能够满足 USB-IF 浪涌电流的技术规范要求。 此外，输入动态电源管理 (VIN - DPM) 可防止充电器设计错误或 USB 电源配置错误。
bq2423xH 具有动态电源路径管理 (DPPM) 功能，可在为系统供电的同时独立为电池充电。 当输入电流限制导致系统输出降至 DPPM 阈值时，DPPM 电路会减小充电电流，这样便可始终为系统负载供电，同时独立监视充电电流。 此特性可减少电池充电和放电的循环次数，从而正确地终止充电，同时在系统电池组受损或缺失的情况下维持系统正常运行。 此外，即使在电池完全放电后，此特性也可以确保系统瞬时开启。 当适配器无法提供峰值系统电流时，电源路径管理架构还允许使用电池补充系统电流，进而支持使用更小的适配器。
产品器件信息
| 器件型号 | 封装 | 封装尺寸（标称值） |
|---|---|---|
| bq2423xx | VQFN (16) | 3.00mm x 3.00mm |
