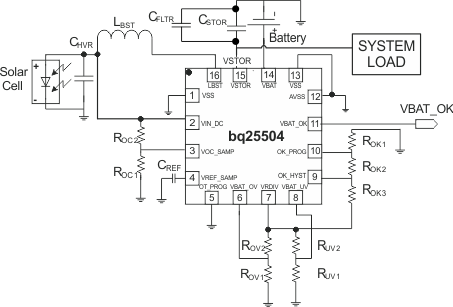

BQ25504 - 产品图解:
BQ25504-用于能量收集器的具有电池管理功能的超低功耗升压转换器 | 毫微功耗管理
BQ25504-能源采集和太阳能充电-电池管理产品-电源管理
承诺原装正品
专营TI,真正优化您的供应链
TI产品 - BQ25504介绍
BQ25504 - 用于能量收集器的具有电池管理功能的超低功耗升压转换器 | 毫微功耗管理

BQ25504是TI公司的一款能源采集和太阳能充电产品,BQ25504是用于能量收集器的具有电池管理功能的超低功耗升压转换器 | 毫微功耗管理,本页介绍了BQ25504的产品说明、应用、特性等,并给出了与BQ25504相关的TI元器件型号供参考。

BQ25504 - 用于能量收集器的具有电池管理功能的超低功耗升压转换器 | 毫微功耗管理 - 能源采集和太阳能充电 - 电池管理产品 - TI公司(Texas Instruments,德州仪器)

产品特性
  • 超低功耗、高效 DC-DC 升压转换器/充电器
    • 可从低压输入电源持续进行能量采集:VIN ≥ 80mV(典型值)
    • 超低静态电流:IQ < 330nA(典型值)
    • 冷启动电压:VIN ≥ 330mV(典型值)
  • 可编程动态最大功率点跟踪 (MPPT)
    • 集成动态最大功率点跟踪功能,可实现对各种能量发生源的最优能源采集
    • 输入电压调节功能,可防止对输入源造成损坏
  • 能源存储
    • 能源可以存储到可再充电的锂离子电池、薄膜电池、超级电容或传统电容中
  • 电池充电和保护
    • 用户可编程的欠压和过压电平
    • 具有可编程过热关断功能的片上温度传感器
  • 电池状态输出
    • 电池正常输出引脚
    • 可编程阈值和滞后
    • 功率损耗待定的随附报警功能的微控制器
    • 可被用来启用或禁用系统负载
2 应用范围
  • 能量采集
  • 太阳能充电器
  • 热电发电机 (TEG) 能量采集
  • 无线传感器网络 (WSN)
  • 工业监控
  • 环境监测
  • 桥梁和结构健康监测 (SHM)
  • 智能楼宇控制
  • 便携式和可佩戴式健康器件
  • 娱乐系统遥控
产品说明

bq25504 器件是首款新型智能集成能量采集毫微功耗管理解决方案,非常适合具有特殊需求的超低功耗应用。 该器件经过专门设计,可对光伏(太阳能)发电机或热电发电机等各类直流源中生成的微瓦 (µW) 到毫瓦 (mW) 级功率进行采集和管理。 bq25504 在同类器件中率先实现了针对具有严格电源和运行要求的产品和系统(例如,无线传感器网络 (WSN))的高效升压转换器/充电器。 bq25504 的设计始于仅需微瓦功率即可开始工作的 DC-DC 升压转换器/充电器。

升压转换器/充电器启动之后,能够高效地从热电发电机 (TEG) 或一块/两块太阳能面板等低压输出采集器中获得能量。 升压转换器可通过低至 330mV 的 VIN 启动,启动之后,可依靠低至 80mV 的 VIN 继续采集能量。

产品器件信息
器件型号封装封装尺寸(标称值)
bq25504VQFN (16)3.00mm x 3.00mm
