当前位置:TI公司 > > TI芯片 >> DS90UB929-Q1
DS90UB929-Q1技术文档下载:
DS90UB929-Q1技术文档产品手册下载

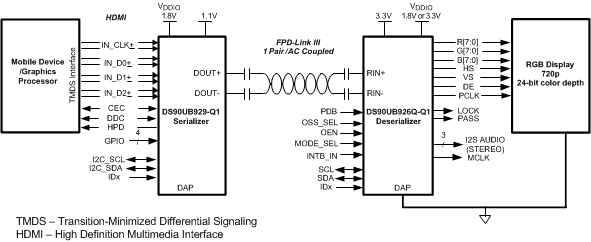

DS90UB929-Q1 - 产品图解:
DS90UB929-Q1-DS90UB929-Q1 720p FPD-Link III 串行器
DS90UB929-Q1-FPD-LinkIII串行器/解串器-显示和成像串行器/解串器-接口
承诺原装正品
专营TI,真正优化您的供应链
TI产品 - DS90UB929-Q1介绍
DS90UB929-Q1 - DS90UB929-Q1 720p FPD-Link III 串行器

DS90UB929-Q1是TI公司的一款FPD-LinkIII串行器/解串器产品,DS90UB929-Q1是DS90UB929-Q1 720p FPD-Link III 串行器,本页介绍了DS90UB929-Q1的产品说明、应用、特性等,并给出了与DS90UB929-Q1相关的TI元器件型号供参考。

DS90UB929-Q1 - DS90UB929-Q1 720p FPD-Link III 串行器 - FPD-LinkIII串行器/解串器 - 显示和成像串行器/解串器 - TI公司(Texas Instruments,德州仪器)

产品特性
  • TMDS 时钟高达 96MHz,支持 WXGA 以及 720p60 或 1080i60 分辨率(24 位色深)
  • FPD-Link III 输出
  • 高清多媒体 (HDMI) v1.4b 输入
    • HDMI 模式 DisplayPort (DP++) 输入
    • 最多支持 8 通道 HDMI 音频提取
    • 具有自动温度和老化补偿功能,支持长达 15 米的电缆
    • 可跟踪扩展频谱输入时钟,以便减少电磁干扰 (EMI)
    • 具有 1Mbps 快速模式+ 的 I2C(主/从)
    • 兼容 DS90UB926Q-Q1 和 DS90UB928Q-Q1 FPD-Link III 解串器
    • 汽车应用级产品:符合 AEC-Q100 2 级要求
    产品应用
    • 汽车信息娱乐:
      • 车载信息娱乐 (IVI) 主机和人机交互界面 (HMI) 模块
      • 后座娱乐系统
      • 数字仪表板
    • 安全和监控摄像机
    • 消费类输入 HDMI 端口
    产品说明

    DS90UB929-Q1 是一款 HDMI 到 FPD-Link III 桥接器件,它与 FPD-Link III DS90UB926Q-Q1/DS90UB928Q-Q1 解串器配合使用,通过经济实用的 50Ω 单端同轴或 100Ω 差分屏蔽双绞线 (STP) 电缆提供单通道高速串行数据流。 该器件可串行化 HDMI v1.4b 输入,支持高达 WXGA 和 720p 的视频分辨率(24 位色深)。 DS90UB929-Q1 还兼容 DS90UB940-Q1/DS90UB948-Q1 解串器。

    FPD-Link III 接口支持通过同一条差分链路进行视频和音频数据传输以及全双工控制(包括 I2C 通信)。 通过一个差分对实现视频数据和控制的整合可减小互连线尺寸和重量,并简化了系统设计。 通过使用低压差分信令、数据换序和随机生成最大限度地减少了电磁干扰 (EMI)。

    DS90UB929-Q1 支持通过 HDMI 或外部 I2S 接口接收多通道音频。 该器件也支持可选辅助音频接口。

    产品器件信息
    器件型号封装封装尺寸(标称值)
    DS90UB929-Q1VQFN RGC (64)9.00mm x 9.00mm
    下面可能是您感兴趣的TI公司FPD-LinkIII串行器/解串器元器件
  • SN74LV1T08 - 具有 CMOS 逻辑电平转换器的单电源 2 输入正与门
  • SN74LVC2G14-Q1 - 汽车类双路施密特触发反向器
  • TLV809K33 - 3 引脚电源监控器
  • DRV10975 - DRV10983、DRV10975 12V 到 24V 三相无传感器 BLDC 电机驱动器
  • DS100BR210 - 具有输入均衡和输出去加重功能的低功耗 10.3 Gbps 2 通道中继器
  • CSD17308Q3 - 30V N 通道 NexFET 功率 MOSFET
  • SN75C1154 - 四路低功耗驱动器/接收器
  • TPS92010 - 用于 LED 照明的准谐振驱动器控制器
  • UCD8220-Q1 - 汽车类数字辅助推挽 PWM 控制器
  • SN74HC165-EP - 增强型产品 8 位并行负载移位寄存器
