LP8754 - LP8754 多相 6 核降压转换器
LP8754是TI公司的一款DC/DC多相产品,LP8754是LP8754 多相 6 核降压转换器,本页介绍了LP8754的产品说明、应用、特性等,并给出了与LP8754相关的TI元器件型号供参考。
LP8754 - LP8754 多相 6 核降压转换器 - DC/DC多相 - DC/DC开关稳压器 - TI公司(Texas Instruments,德州仪器)
产品特性
- 6 个高效降压 DC-DC 转换器内核:
- 最大输出电流为 10A
- 各内核捆绑到一个 6 相位转换器
- 负载电流报告
- 可编程过流保护 (OCP)
- 自动脉宽调制 (PWM)/脉冲频率调制 (PFM) 和强制 PWM 操作以及自动低功耗模式设置
- 自动增相/切相
- 远程差分反馈电压感测
- 输出电压斜升控制
- VOUT 范围为 0.6V 至 1.67V进行动态电压调节 (DVS)
- I2C 兼容接口,支持标准 (100kHz)、快速 (400kHz) 和高速 (3.4MHz) 三种模式
- 四个可选的 I2C 地址
- 具有可编程屏蔽的中断功能
- 输出短路和输入过压保护 (OVP)
- 扩展频谱与相位控制,用于降低电磁干扰 (EMI)
- 过温保护 (OTP)
- 欠压闭锁 (UVLO)
产品应用
- 智能手机、电子书和平板电脑
- GSM、GPRS、EDGE、LTE、CDMA 和 WCDMA 手机
- 游戏设备
产品说明
LP8754 旨在满足移动电话和类似便携式应用中最新应用处理器的电源管理需求。 此器件包含 6 个降压 DC-DC 转换器内核,一起捆绑在 6 相位降压转换器中,。 此器件由动态电压调节 (DVS) 接口或 I2C 兼容串行接口完全控制。

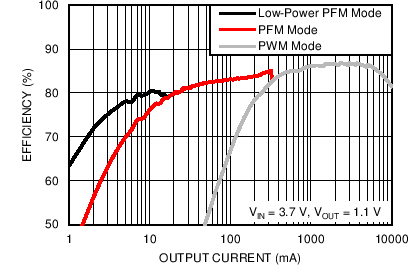

自动 PWM/PFM 操作搭配自动增相/切相功能,最大程度提高了宽泛输出电流范围内的效率。 LP8754 支持进行远程差分电压感测,以补偿稳压器输出与负载点之间的 IR 下降,从而提高输出电压的精度。
保护特性包括短路保护、电流限制、输入 OVP、UVLO、温度警告以及关断功能。 此器件还提供多个错误标志,用于指示集成电路 (IC) 的状态信息。 此外,I2C 回读信息包括总负载电流以及各降压内核的负载电流:LP8754 无需添加电流感测电阻就能感测到传递给负载的电流。在启动期间,器件会控制输出电压转换率,以最大程度降低过冲和浪涌电流。
产品器件信息
器件型号 | 封装 | 封装尺寸(最大值) |
---|---|---|
LP8754 | DSBGA (49) | 3.022mm x 2.882mm |
