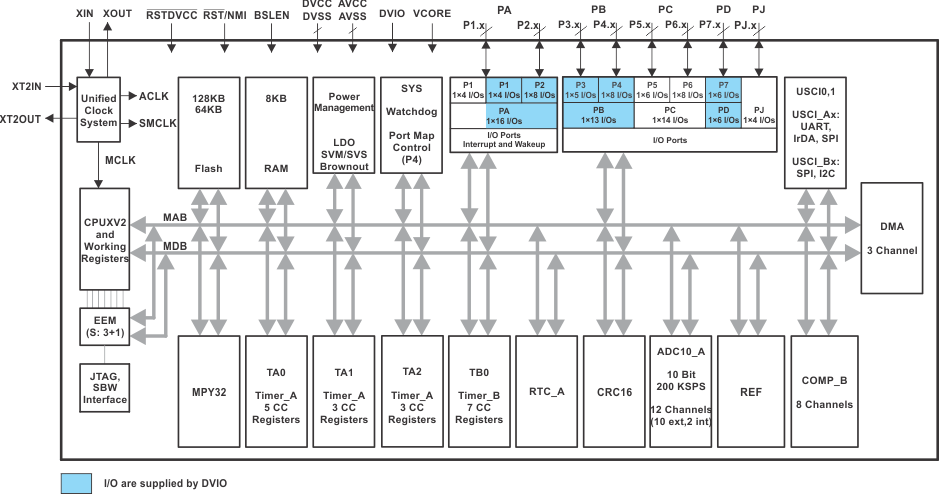

MSP430F5227 - 产品图解:
MSP430F5227-超低功耗 1.8V 分轨 I/O
MSP430F5227-低功耗高性能-低功耗MCU-微控制器(MCU)
承诺原装正品
专营TI,真正优化您的供应链
TI产品 - MSP430F5227介绍
MSP430F5227 - 超低功耗 1.8V 分轨 I/O

MSP430F5227是TI公司的一款低功耗高性能产品,MSP430F5227是超低功耗 1.8V 分轨 I/O,本页介绍了MSP430F5227的产品说明、应用、特性等,并给出了与MSP430F5227相关的TI元器件型号供参考。

MSP430F5227 - 超低功耗 1.8V 分轨 I/O - 低功耗高性能 - 低功耗MCU - TI公司(Texas Instruments,德州仪器)

1 器件概述
产品特性
  • 双电源电压器件
    • 主电源 (AVVC,DVVC):
      • 由外部电源供电:3.6V 低至 1.8V
      • 多达 22 个通用 I/O,具有多达四个外部中断
    • 低压接口电源 (DVIO):
      • 由独立的外部电源供电:1.62V 至 1.98V
      • 多达 31 个通用 I/O,具有多达 12 个外部中断
      • 串行通信
  • 超低功耗
    • 激活模式 (AM):所有系统时钟激活在 8MHz,3.0V,闪存程序执行时为 290µA/MHz(典型值)在 8MHz,3.0V,RAM 程序执行时为 150µA/MHz(典型值)
    • 待机模式 (LPM3):带有晶振的实时时钟 (RTC),看门狗和电源监视器可用,完全 RAM 保持,快速唤醒:2.2V 时为 1.9µA,3.0V 时为 2.1µA(典型值)低功耗振荡器 (VLO),通用计数器,看门狗和电源监视器可用,完全 RAM 保持,快速唤醒:3.0V 时为 1.4µA(典型值)
    • 关闭模式 (LPM4):完全 RAM 保持,电源监视器可用,快速唤醒:3.0V 时为 1.1µA(典型值)
    • 关断模式 (LPM4.5):3.0V 时为 0.18µA(典型值)
  • 在 3.5µs(典型值)内从待机模式唤醒
  • 16 位精简指令集计算机 (RISC) 架构,扩展内存,高达 25MHz 的系统时钟
  • 灵活的电源管理系统
    • 可设定经稳压内核电源电压的完全集成低压降稳压器 (LDO)
    • 电源电压监控、监视、和临时限电
  • 统一时钟系统
    • 针对频率稳定的锁相环 (FLL) 控制环路
    • 低功耗低频内部时钟源 (VLO)
    • 低频修整内部基准源 (REFO)
    • 32kHz 手表晶振 (XT1)
    • 高达 32MHz 的高频晶振 (XT2)
  • 具有 5 个捕捉/比较寄存器的 16 位定时器 TA0,Timer_A
  • 具有 3 个捕捉/比较寄存器的 16 位定时器 TA1,Timer_A
  • 具有 3 个捕捉/比较寄存器的 16 位定时器 TA2,Timer_A
  • 具有 7 个捕捉/比较影子寄存器的 16 位定时器 TB0,Timer_B
  • 2 个通用串行通信接口
    • USCI_A0 和 USCI_A1 每个都支持:
      • 具有自动波特率检测功能的增强型通用异步收发器 (UART)
      • IrDA 编码器和解码器
      • 同步串行外设接口 (SPI)
    • USCI_B0 和 USCI_B1 每个都支持:
      • I2C
      • 同步串行外设接口 (SPI)
  • 带内部基准、采样与保持功能的 10 位模数转换器 (ADC)
  • 比较器
  • 硬件乘法器支持 32 位运算
  • 串行板上编程,无需外部编程电压
  • 三通道内部 DMA
  • 具有 RTC 功能的基本定时器
  • Table 3-1总结了可用的系列产品成员
  • 要获得完整的模块说明,请参阅《MSP430x5xx 和 MSP430x6xx 系列产品用户指南》 (SLAU208)
  • 关于设计指南,请参见《使用 MSP430F522x 和 MSP430F521x 器件进行设计》(SLAA558)
产品应用范围
  • 模拟和数字传感器系统
  • 数据记录器
  • 通用应用
产品说明

德州仪器 (TI) 的 MSP430™ 超低功率微控制器家族包含有多种器件,这些器件针对多种应用提供了不同的外设集合。 此架构,与多种低功耗模式配合使用,是在便携式测量应用中实现延长电池寿命的最优选择。 该器件具有一个强大的 16 位 RISC CPU,16 位寄存器,以及常数发生器,以便于获得最大编码效率。 此数控振荡器 (DCO) 可在 3.5µs(典型值)内实现从低功率模式唤醒至激活模式。

MSP430F522x 系列微控制器配有四个 16 位定时器、一个高性能 10 位 ADC、两个通用串行通信接口 (USCI)、一个硬件乘法器、DMA、比较器和具有报警功能的 RTC 模块。

MSP430F521x 系列包括除 ADC 以外的所有 MSP430F522x 系列的外设。

所有器件有一个分离的 I/O 电源系统,此系统可实现与其它具有标称值为 1.8V I/O 接口而又无需外部电平转换的器件的无缝接口。

典型应用包括模数传感器系统、数据记录器和多种通用应用。

产品器件信息
部件号封装封装尺寸(2)
MSP430F5229RGCVQFN (64)9mm x 9mm
MSP430F5229ZQEBGA (80)5mm x 5mm
MSP430F5224RGZVQFN (48) 7mm x 7mm
MSP430F5219YFFDSBGA (64)3.5mm x 3.5mm
