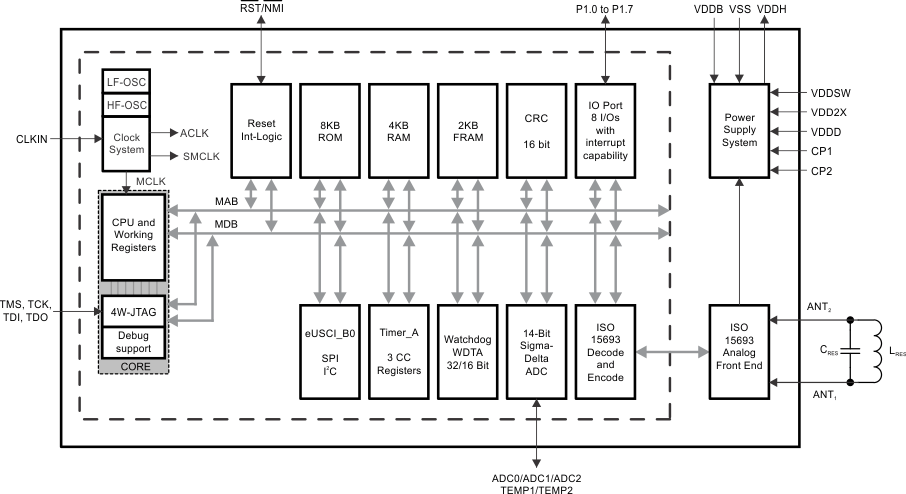

RF430FRL153H - 产品图解:
RF430FRL153H-RF430FRL15xH NFC ISO15693 传感器应答器
RF430FRL153H-NFC/RFIDIC-NFC/RFID-线连接
承诺原装正品
专营TI,真正优化您的供应链
TI产品 - RF430FRL153H介绍
RF430FRL153H - RF430FRL15xH NFC ISO15693 传感器应答器

RF430FRL153H是TI公司的一款NFC/RFIDIC产品,RF430FRL153H是RF430FRL15xH NFC ISO15693 传感器应答器,本页介绍了RF430FRL153H的产品说明、应用、特性等,并给出了与RF430FRL153H相关的TI元器件型号供参考。

RF430FRL153H - RF430FRL15xH NFC ISO15693 传感器应答器 - NFC/RFIDIC - NFC/RFID - TI公司(Texas Instruments,德州仪器)

1 器件概述
产品特性
  • 兼容 ISO/IEC 15693 和 ISO/IEC 18000-3(模式 1)标准的射频 (RF) 接口
  • 电源系统采用电池或 13.56MHz 磁场供电
  • 14 位 Σ-Δ 模数转换器 (ADC)
  • 内部温度传感器
  • 电阻传感器偏置接口
  • CRC16 CCITT 发生器
  • MSP430™ 混合信号微控制器
    • 2KB FRAM
    • 4KB SRAM
    • 8KB ROM
    • 电源电压范围:1.45V 至 1.65V
    • 低功耗
      • 激活模式 (AM):140µA/MHz (1.5V)
      • 待机模式 (LPM3):16µA
    • 16 位精简指令集计算机 (RISC) 架构
    • 最高 2MHz CPU 系统时钟
    • 紧凑型时钟系统
      • 4MHz 高频时钟
      • 256kHz 内部低频时钟源
      • 外部时钟输入
    • 具有 3 个捕捉/比较寄存器的 16 位 Timer_A
    • LV 端口逻辑
      • 400µA 时,VOL 低于 0.15V
      • 400µA 时,VOH 高于 (VDDB – 0.15V)
      • 所有端口均可提供 Timer_A PWM 信号
    • eUSCI_B 模块支持 3 线和 4 线 SPI 和 I2C
    • 32 位看门狗定时器 (WDT_A)
    • ROM 开发模式(将 ROM 地址映射到 SRAM 以进行固件开发)
    • 全 4 线制 JTAG 调试接口
  • 如需完整的模块描述,请参见《RF430FRL15xH 系列技术参考手册》(文献编号:SLAU506)
  • 关于应用操作和编程,请参见《RF430FRL15xH 固件用户指南》(文献编号:SLAU603)
1.2 应用
  • 工业无线传感器
  • 医用无线传感器
产品说明

RF430FRL15xH 器件是一款 13.56MHz 应答器芯片,该芯片中包含可编程的 16 位 MSP430™ 低功耗微控制器。 该器件采用嵌入式通用 FRAM 非易失性存储器来存储程序代码或用户数据,例如校准和测量数据。 RF430FRL15xH 支持通过兼容 ISO/IEC 15693 和 ISO/IEC 18000-3(模式 1)标准的 RFID 接口以及 SPI 或 I2C 接口进行通信、参数设置和配置。 该器件具有内部温度传感器功能和板载 14 位 Σ-Δ 模数转换器 (ADC),支持传感器测量,并且可通过 SPI 或 I2C 来连接数字传感器。

RF430FRL15xH 器件经过优化可在完全无源(无电池)或单节电池供电(半有源)模式下运行,从而延长便携式和无线传感应用中电池的使用寿命。 FRAM 是非易失性存储器,其完美结合了 SRAM 的速度、灵活性和耐用性与闪存的稳定性和可靠性,并且总功耗更低。

产品器件信息
器件型号封装封装尺寸(2)
RF430FRL152HVQFN (24)4mm x 4mm
RF430FRL153HVQFN (24)4mm x 4mm
RF430FRL154HVQFN (24)4mm x 4mm
