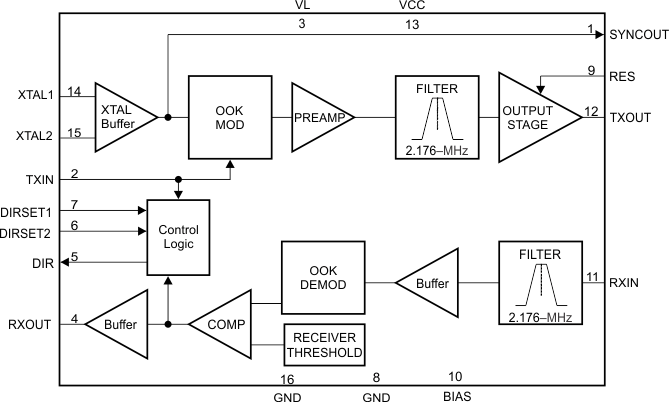

SN65HVD63 - 产品图解:
SN65HVD63-SN65HVD63 AISG 开关键控调制解调器收发器
SN65HVD63-其它线电路-其它接口-接口
承诺原装正品
专营TI,真正优化您的供应链
TI产品 - SN65HVD63介绍
SN65HVD63 - SN65HVD63 AISG 开关键控调制解调器收发器

SN65HVD63是TI公司的一款其它线电路产品,SN65HVD63是SN65HVD63 AISG 开关键控调制解调器收发器,本页介绍了SN65HVD63的产品说明、应用、特性等,并给出了与SN65HVD63相关的TI元器件型号供参考。

SN65HVD63 - SN65HVD63 AISG 开关键控调制解调器收发器 - 其它线电路 - 其它接口 - TI公司(Texas Instruments,德州仪器)

产品特性
  • 3V 至 5.5V 电源范围
  • 1.6V 至 5.5V 独立逻辑电源
  • –15dBm 至 +5dBm 接收器宽输入动态范围
  • 可在 0dBm 至 6dBm 范围内调节驱动器为同轴电缆提供的功率
  • AISG® 符合 V2.0 的输出辐射配置文件同时符合即将推行的 AISG V3.0 规范
  • 低功耗待机模式
  • 针对 RS-485 总线仲裁的方向控制输出
  • 支持最高达 115kbps 的信号传输速率
  • 集成有源带通滤波器的中心频率为 2.176MHz
  • 16 引脚 3mm × 3mm 超薄型四方扁平无引线 (VQFN) 封装
产品应用
  • AISG - 针对天线线路器件的接口
  • 塔顶放大器 (TMA)
  • 普通调制解调器 (Modem) 接口
产品说明

SN65HVD63 收发器对逻辑(基带)接口和适用于长同轴介质的频率之间的信号进行调制和解调,以便无线设备之间进行有线数据传输。

SN65HVD63 器件是一款集成 AISG 收发器,旨在满足即将推行的“天线接口标准组织 v3.0 规范”的要求。

SN65HVD63 接收器集成了一个有源带通滤波器,这样即使存在寄生频率组件仍然能够解调信号。 该滤波器的中心频率为 2.176MHz。

发送器支持在 +0dBm 至 6dBm 的范围内调节为 50Ω 同轴电缆提供的输出功率。 SN65HVD63 发送器符合 AISG 标准针对发射频谱的要求。

该器件提供的方向控制输出使得对 RS-485 接口的总线仲裁更加便捷。 该器件为晶振集成了一个振荡器输入,并且接受到振荡器的标准时钟输入。

产品器件信息
器件型号封装封装尺寸(标称值)
SN65HVD63VQFN (16)3.00mm x 3.00mm
