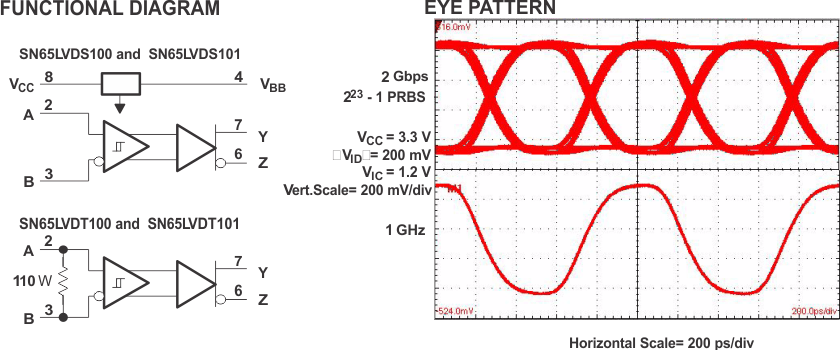

SN65LVDS101 - 产品图解:
SN65LVDS101-2Gbps LVDS/LVPECL/CML 至 LVPECL 中继器/转换器
SN65LVDS101-中继器/缓冲器-LVDS/M-LVDS/ECL/CML-接口
承诺原装正品
专营TI,真正优化您的供应链
TI产品 - SN65LVDS101介绍
SN65LVDS101 - 2Gbps LVDS/LVPECL/CML 至 LVPECL 中继器/转换器

SN65LVDS101是TI公司的一款中继器/缓冲器产品,SN65LVDS101是2Gbps LVDS/LVPECL/CML 至 LVPECL 中继器/转换器,本页介绍了SN65LVDS101的产品说明、应用、特性等,并给出了与SN65LVDS101相关的TI元器件型号供参考。

SN65LVDS101 - 2Gbps LVDS/LVPECL/CML 至 LVPECL 中继器/转换器 - 中继器/缓冲器 - LVDS/M-LVDS/ECL/CML - TI公司(Texas Instruments,德州仪器)

产品特性
  • Designed for Signaling Rates ≥ 2 Gbps
  • Total Jitter < 65 ps
  • Low-Power Alternative for the MC100EP16
  • Low 100-ps (Maximum) Part-to-Part Skew
  • 25 mV of Receiver Input Threshold Hysteresis Over 0-V to 4-V Input Voltage Range
  • Inputs Electrically Compatible With LVPECL, CML, and LVDS Signal Levels
  • 3.3-V Supply Operation
  • LVDT Integrates 110-Ω Terminating Resistor
  • Offered in SOIC and MSOP
产品应用
  • Wireless Infrastructure
  • Telecom Infrastructure
  • Printers
产品说明

The SN65LVDS100, SN65LVDT100, SN65LVDS101, and SN65LVDT101 are high-speed differential receivers and drivers connected as repeaters. The receiver accepts low-voltage differential signaling (LVDS), positive-emitter-coupled logic (PECL), or current-mode logic (CML) input signals at rates up to 2 Gbps and repeats it as either an LVDS or PECL output signal. The signal path through the device is differential for low radiated emissions and minimal added jitter.

产品器件信息
PART NUMBERPACKAGEBODY SIZE (NOM)
SN65LVDS100SOIC (8)4.90 mm × 3.91 mm
VSSOP (8)3.00 mm × 3.00 mm
SN65LVDT100SOIC (8)4.90 mm × 3.91 mm
VSSOP (8)3.00 mm × 3.00 mm
SN65LVDS101SOIC (8)4.90 mm × 3.91 mm
VSSOP (8)3.00 mm × 3.00 mm
SN65LVDT101SOIC (8)4.90 mm × 3.91 mm
VSSOP (8)3.00 mm × 3.00 mm
