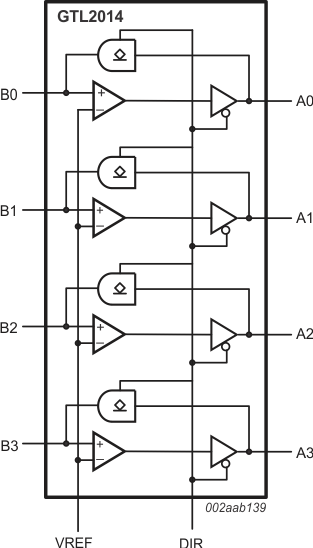

SN74GTL2014 - 产品图解:
SN74GTL2014-4 位 LVTTL 至 GTL 收发器
SN74GTL2014--背板逻辑器件(GTL/TTL/BTL/ECL收发器/转换器)-逻辑
承诺原装正品
专营TI,真正优化您的供应链
TI产品 - SN74GTL2014介绍
SN74GTL2014 - 4 位 LVTTL 至 GTL 收发器

SN74GTL2014是TI公司的一款无产品,SN74GTL2014是4 位 LVTTL 至 GTL 收发器,本页介绍了SN74GTL2014的产品说明、应用、特性等,并给出了与SN74GTL2014相关的TI元器件型号供参考。

SN74GTL2014 - 4 位 LVTTL 至 GTL 收发器 - 无 - 背板逻辑器件(GTL/TTL/BTL/ECL收发器/转换器) - TI公司(Texas Instruments,德州仪器)

产品特性
  • 可用作 GTL–/GTL/GTL+ 至 LVTTL 转换器或 LVTTL 至 GTL–/GTL/GTL+ 转换器
  • LVTTL 输入最高可承受 5.5V 电压,允许直接访问 TTL 或 5V CMOS
  • GTL 输入/输出工作电压高达 3.6V,这使得器件可在高压开漏应用中使用
  • VREF 可降至 0.5V,以实现低电压 CPU 使用率
  • 支持局部断电
  • 锁断保护超过 500mA,符合 JESD78 规范的要求
  • 封装选项:TSSOP14
  • -40°C 至 + 85°C 工作温度范围
  • 所有端子上具备静电放电 (ESD) 保护
    • 2000V 人体模型 (HBM),JESD22-A114
    • 1000V 充电器件模型 (CDM),IEC61000-4-2
产品应用
  • 服务器
  • 基站
  • 有线通信
产品说明

SN74GTL2014 是一款 4 通道转换器,用于连接 3.3V LVTTL 芯片组 I/O 与 Xeon 处理器 GTL–/GTL/GTL+ I/O。

SN74GTL2014 在所有端子上集成了 ESD 保护单元,并且采用 TSSOP 封装 (5.0mm × 4.4mm)。 器件在自然通风环境下的额定工作温度范围为 -40°C 至 85°C。

产品器件信息
部件号封装封装尺寸(标称值)
SN74GTL2014薄型小外形尺寸封装 (TSSOP) (14)5.00mm x 4.40mm
