TCA9548A - 具有复位功能的低压 8 通道 I2C 开关
TCA9548A是TI公司的一款I2C多路复用器、开关产品,TCA9548A是具有复位功能的低压 8 通道 I2C 开关,本页介绍了TCA9548A的产品说明、应用、特性等,并给出了与TCA9548A相关的TI元器件型号供参考。
TCA9548A - 具有复位功能的低压 8 通道 I2C 开关 - I2C多路复用器、开关 - I2C - TI公司(Texas Instruments,德州仪器)
产品特性
- 8 选 1 双向转换开关
- 与 I2C 总线和系统管理总线 (SMBus) 兼容
- 低电平有效复位输入
- 三个地址引脚,可在 I2C 总线上支持最多八个 TCA9548A 器件
- 以任意组合通过 I2C 总线实现通道选择
- 加电时取消选定所有开关通道
- 低 RON 开关
- 支持 1.8V,2.5V,3.3V 和 5V 总线间的电压电平转换
- 加电时无毛刺脉冲
- 支持热插入
- 低待机电流
- 工作电源电压范围为 1.65V 至 5.5V
- 5V 耐压输入
- 0 至 400kHz 时钟频率
- 锁断性能超过 100mA,符合 JESD 78 II 类规范的要求
- 静电放电 (ESD) 保护性能超过 JESD 22 规范的要求
- ±2000V 人体模型 (A114-A)
- 200V 机器模型 (A115-A)
- ±1000V 充电器件模型 (C101)
2 应用范围
- 服务器
- 路由器(电信交换设备)
- 工厂自动化
- 具有 I2C 从地址冲突(例如,存在多个完全相同的温度传感器)的产品
产品说明

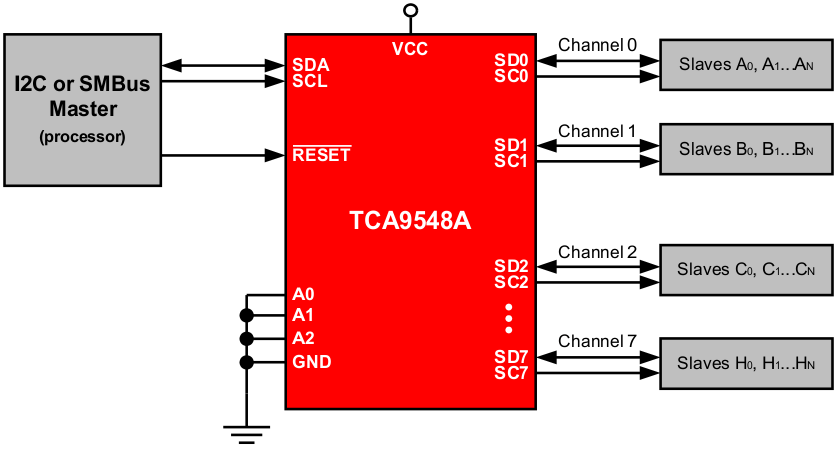

TCA9548A 器件配有八个可通过 I2C 总线控制的双向转换开关。 串行时钟/串行数据 (SCL/SDA) 上行对可扩展为 8 个下行对或通道。 根据可编程控制寄存器的内容,可选择任一单独 SCn/SDn 通道或者通道组合。
发生超时或其他不当操作时,系统主控器可通过将 RESET 输入置为低电平来复位 TCA9548A。 同样,加电复位即可取消选中所有通道并初始化 I2C/SMBus 状态机。 将 RESET 置为有效也可实现复位和初始化,并且无需将部件断电。
开关上有导通栅极,这样 VCC 引脚便可用于限制通过 TCA9548A 的最大高电压。 限制最大高电压允许在每个通道对上使用不同的总线电压,以便 1.8V,2.5V 或 3.3V 部件可以在没有任何额外保护的情况下与 5V 部件通信。 对于每个通道,外部上拉电阻器将总线电压上拉至所需的电压水平。 所有 I/O 引脚为 5V 耐压。
产品器件信息
器件型号 | 封装 | 封装尺寸(标称值) |
---|---|---|
TCA9548A | TSSOP (24) | 7.80mm × 4.40mm |
VQFN (24) | 4.00mm x 4.00mm |
