TDC1011-Q1技术文档下载：

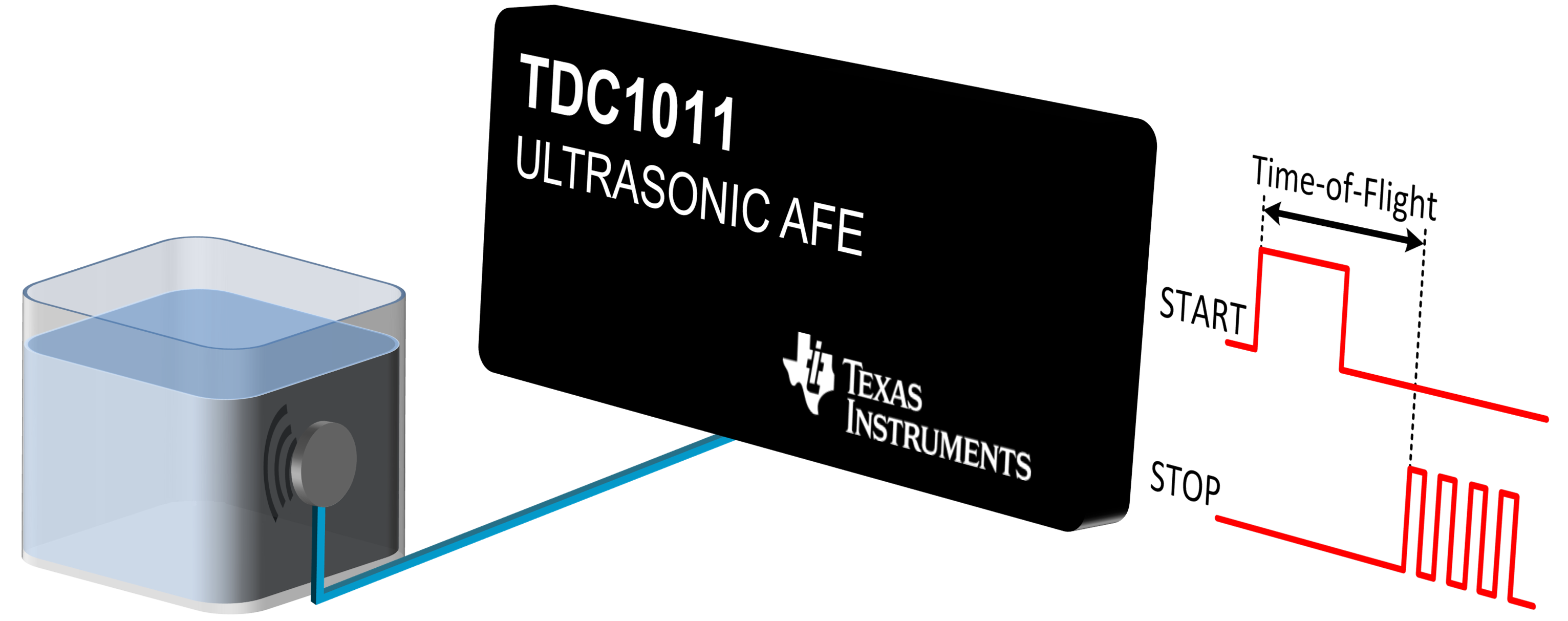

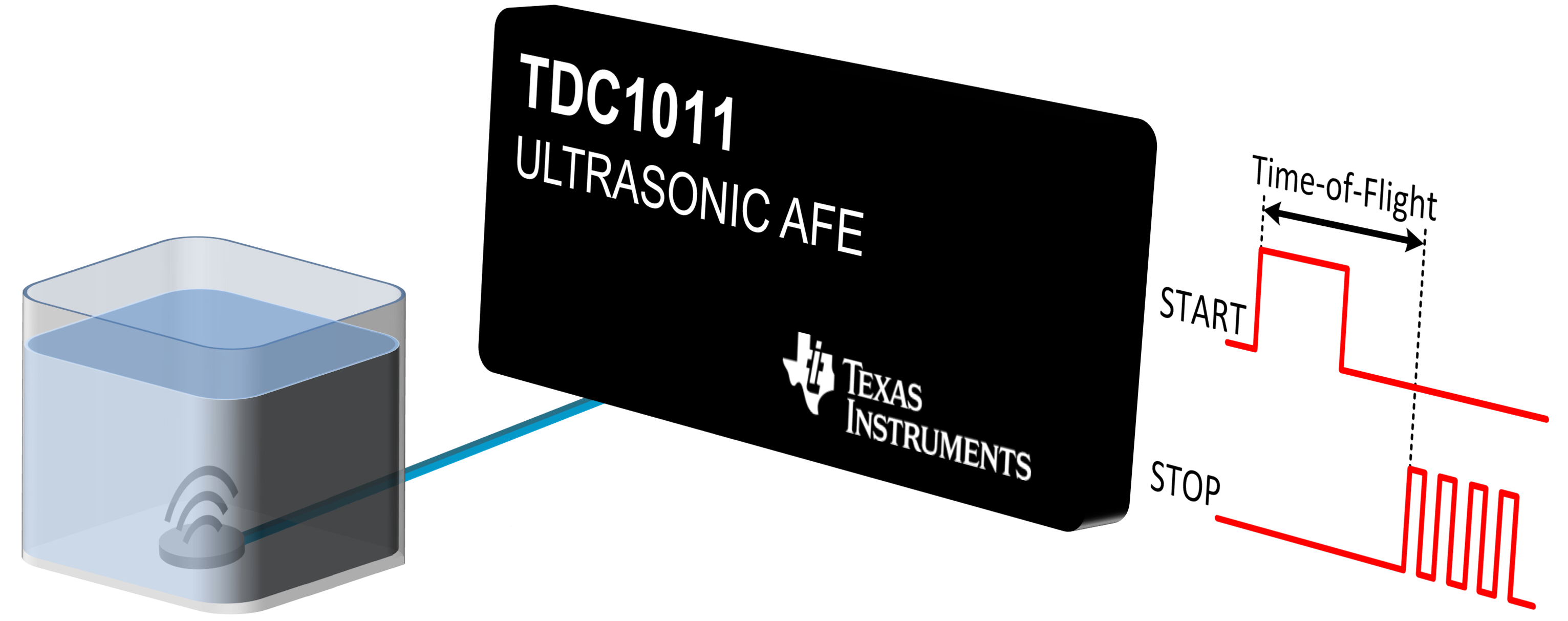

TDC1011-Q1 - 产品图解：
TDC1011-Q1 - 用于液位和 ID 感测的汽车类超声波感测模拟前端 (AFE)
TDC1011-Q1是TI公司的一款超声波模拟前端产品，TDC1011-Q1是用于液位和 ID 感测的汽车类超声波感测模拟前端 (AFE)，本页介绍了TDC1011-Q1的产品说明、应用、特性等，并给出了与TDC1011-Q1相关的TI元器件型号供参考。
TDC1011-Q1 - 用于液位和 ID 感测的汽车类超声波感测模拟前端 (AFE) - 超声波模拟前端 - 超声波感应 - TI公司（Texas Instruments，德州仪器）
产品特性
- 符合汽车级 AEC-Q100 标准 (TDC1011-Q1)
- 测量范围：高达 8ms
- 工作电流：1.8µA (2 SPS)
- 发送器通道 TX
- 支持单传感器应用
- 可编程激励：31.25kHz 至 4MHz，多达 31 个脉冲
- 接收器通道 RX
- STOP 逐周期抖动：50psRMS
- 低噪声、可编程增益放大器
- 可访问外部滤波器的信号链设计
- 针对回声质检的可编程阈值比较器
- 针对较长 TOF 测量的可编程低功耗模式
- 温度测量
- 2 个 PT1000/500 RTD 接口
- RTD 间的匹配精度为 0.02°CRMS
- 工作温度范围：-40°C 至 125°C
产品应用
- 不同材料箱中的各项测量：
- 液位
- 液体鉴别/浓度
产品说明
TDC1011 是一款全集成超声波感测模拟前端 (AFE)，常用于汽车、工业、医疗和消费品市场中的液位、液体鉴别/浓度以及接近传感/远距感测应用。 与 MSP430/C2000 MCU、电源、无线网络和源代码配套使用时，TI 可提供完整的超声波感测解决方案。
TI 的超声波 AFE 可编程且具有灵活性，可适应广泛的应用和终端设备。 TDC10111 可针对多种发射脉冲和频率、增益和信号阈值进行配置，以便在多种传感器频率（31.25kHz 至 4MHz）和 Q 系数下使用。 同样，接收路径可编程设定，因此在更远的距离/更大的箱体尺寸范围内也能够检测到通过多种介质传播的超声波。
TDC1011 可选择不同的工作模式，并且针对低功耗进行了优化，这使得它成为电池供电应用的理想选择。 低噪声放大器和比较器产生的抖动极低，可实现皮秒级分辨率和精度。
产品器件信息
| 器件型号 | 封装 | 封装尺寸（标称值） |
|---|---|---|
| TDC1011-Q1 | TSSOP (PW-28) | 9.70mm x 4.40mm |
