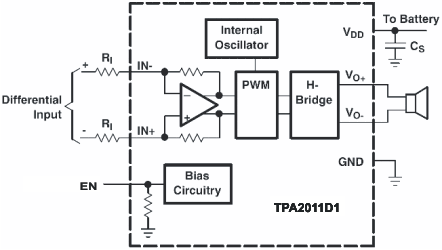

TPA2011D1 - 产品图解:
TPA2011D1-1.2W mono class-d with auto-recovering short-circuit protection
TPA2011D1-扬声器放大器(AB类/D类)-低功耗放大器-音频
承诺原装正品
专营TI,真正优化您的供应链
TI产品 - TPA2011D1介绍
TPA2011D1 - 1.2W mono class-d with auto-recovering short-circuit protection

TPA2011D1是TI公司的一款扬声器放大器(AB类/D类)产品,TPA2011D1是1.2W mono class-d with auto-recovering short-circuit protection,本页介绍了TPA2011D1的产品说明、应用、特性等,并给出了与TPA2011D1相关的TI元器件型号供参考。

TPA2011D1 - 1.2W mono class-d with auto-recovering short-circuit protection - 扬声器放大器(AB类/D类) - 低功耗放大器 - TI公司(Texas Instruments,德州仪器)

产品特性
  • Powerful Mono Class-D Amplifier
    • 3.24 W (4 Ω, 5 V, 10% THDN)
    • 2.57 W (4 Ω, 5 V, 1% THDN)
    • 1.80 W (8 Ω, 5 V, 10% THDN)
    • 1.46 W (8 Ω, 5 V, 1% THDN)
  • Integrated Feedback Resistor of 300 kΩ
  • Integrated Image Reject Filter for DAC Noise Reduction
  • Low Output Noise of 20 μV
  • Low Quiescent Current of 1.5 mA
  • Auto Recovering Short-Circuit Protection
  • Thermal Overload Protection
  • 9-Ball, 1.21mm x 1.16 mm 0.4 mm Pitch DSBGA
产品应用
  • Wireless or Cellular Handsets and PDAs
  • Portable Navigation Devices
  • General Portable Audio Devices
产品说明

The TPA2011D1 is a 3.2-W high efficiency filter-free class-D audio power amplifier (class-D amp) in a 1.21 mm × 1.16 mm wafer chip scale package (DSBGA) that requires only three external components.

Features like 95% efficiency, 86-dB PSRR, 1.5 mA quiescent current and improved RF immunity make the TPA2011D1 class-D amp ideal for cellular handsets. A fast start-up time of 4 ms with no audible turn-on pop makes the TPA2011D1 ideal for PDA and smart-phone applications. The TPA2011D1 allows independent gain while summing signals from separate sources, and has a low 20 μV noise floor.

产品器件信息
PART NUMBERPACKAGEBODY SIZE (NOM)
TPA2011D1 DSBGA (9)1.60 mm x 1.21 mm
