TPS2592ZA - 具有过压保护和阻断 FET 控制功能的 5V/12V 熔丝
TPS2592ZA是TI公司的一款eFuses(集成FET)产品,TPS2592ZA是具有过压保护和阻断 FET 控制功能的 5V/12V 熔丝,本页介绍了TPS2592ZA的产品说明、应用、特性等,并给出了与TPS2592ZA相关的TI元器件型号供参考。
TPS2592ZA - 具有过压保护和阻断 FET 控制功能的 5V/12V 熔丝 - eFuses(集成FET) - 保护、监控和热插拔 - TI公司(Texas Instruments,德州仪器)
产品特性
- 4.5V 至 18V 电压保护
- 集成 28mΩ 导通金属氧化物半导体场效应晶体管 (MOSFET)
- 最大绝对电压 20V
- 1A 至 2.1A 可调电流 ILIMIT
- 支持反向电流阻断
- 可编程 OUT(输出)转换率,欠压闭锁 (UVLO)
- 内置热关断
- 单点故障测试期间安全 (UL60950)
- 小型封装尺寸 - 10L (3mm x 3mm) 超薄小外形尺寸无引线封装 (VSON)
产品应用
- 硬盘 (HDD) 和固态硬盘 (SSD)
- 机顶盒
- 服务器/辅助 (AUX) 电源
- 风扇控制
- PCI/PCIe 卡
- 适配器供电器件
产品说明
TPS2592xx 系列电子熔丝是小型封装内高度集成电路的保护和电源管理解决方案。 该器件使用极少的外部组件并可提供多重保护模式。 它们能够有效地防止过载、短路、电压浪涌、过高浪涌电流和反向电流。

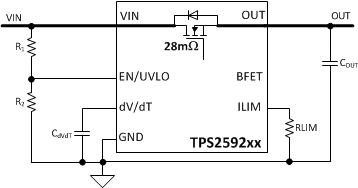

电流限制级别可通过一个外部电阻设定。 具有特殊电压斜坡要求的应用可以使用单个电容来设定 dV/dT 引脚,以确保达到适当的输出斜坡速率。
许多系统(例如 SSD)禁止将储存的电容能量通过 FET 二极管倒流到降压或短路输入总线。 BFET 引脚专用于这类系统。 外部 NFET 可与 TPS2592 输出形成“背靠背 (B2B)”连接,而由 BFET 驱动的栅极可防止电流从负载流回电源。
产品器件信息
器件型号 | 封装 | 封装尺寸(标称值) |
---|---|---|
TPS2592ZA | VSON (10) | 3.00mm × 3.00mm |
TPS2592ZL |
