TI产品 - TPS61169介绍
TPS61169 - TPS61169 38V 高电流升压 WLED 驱动器

TPS61169是TI公司的一款背光产品,TPS61169是TPS61169 38V 高电流升压 WLED 驱动器,本页介绍了TPS61169的产品说明、应用、特性等,并给出了与TPS61169相关的TI元器件型号供参考。

TPS61169 - TPS61169 38V 高电流升压 WLED 驱动器 - 背光 - LED驱动器 - TI公司(Texas Instruments,德州仪器)

产品特性
  • 2.7V 至 5.5V 输入电压
  • 集成 40V、1.8A 金属氧化物半导体场效应晶体管 (MOSFET)
  • 高达 38V 的 LED 串驱动电压
  • 1.2A 开关电流下限
  • 1.2MHz 开关频率
  • 204mV 基准电压
  • 内部补偿
  • PWM 亮度控制
  • LED 开路保护
  • 欠压保护
  • 内置软启动
  • 热关断
  • 效率高达 90%
产品应用
  • 智能手机背光照明
  • 平板电脑背光照明
  • PDA、掌上电脑、GPS 接收器
  • 便携式媒体播放器,便携式电视
  • 针对小尺寸媒体播放器的白色 LED 背光照明
产品说明

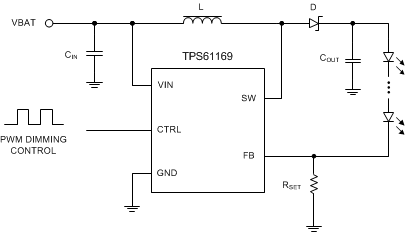

TPS61169 是一款升压转换器,配有额定电压为 40V 的集成开关场效应晶体管 (FET),可驱动 LED 串。 该升压转换器内部具有一个 40V、1.8A 金属氧化物半导体场效应晶体管 (MOSFET),电流下限为 1.2A,可针对小型或大型面板背光照明驱动单个 LED 或 LED 串。 默认的白色 LED 电流通过外部传感器电阻 RSET 设定,反馈电压稳压至 204mV,如简化电路原理图 所示。 运行期间,LED 电流可通过施加到 CTRL 引脚上的脉宽调制 (PWM) 信号加以控制,该信号的占空比决定反馈基准电压。 TPS61169 不会突发 LED 电流,因此不会在输出电容器上产生可闻噪声。 为提供最佳保护,该器件集成了 LED 开路保护特性,该特性会在 LED 开路状态下禁用 TPS61169,以防止输出电压超过 IC 最大绝对额定电压。

TPS61169 采用节省空间的 5 引脚 SC70 封装。

产品器件信息
器件型号封装封装尺寸(标称值)
TPS61169SOT (5)2.00mm × 1.25mm
