TI产品 - TPS62745介绍
TPS62745 - 针对低功率无线应用的双节超低 Iq 降压转换器

TPS62745是TI公司的一款转换器(集成开关)产品,TPS62745是针对低功率无线应用的双节超低 Iq 降压转换器,本页介绍了TPS62745的产品说明、应用、特性等,并给出了与TPS62745相关的TI元器件型号供参考。

TPS62745 - 针对低功率无线应用的双节超低 Iq 降压转换器 - 转换器(集成开关) - DC/DC开关稳压器 - TI公司(Texas Instruments,德州仪器)

产品特性
  • 3.3V 至 10V 的输入电压 (VIN) 范围
  • 400nA 静态电流典型值

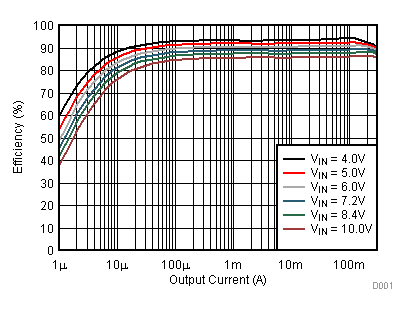

  • 负载电流 >15µA 时的效率高达 90%
  • 输出电流高达 300mA
  • 射频 (RF) 友好型 DCS-Control™
  • 低输出纹波电压
  • 16 种可选输出电压:
    • 1.8V 至 3.3V (TPS62745)
    • 1.3V 至 2.8V (TPS627451)
  • 集成输入电压开关
  • VOUT 集成放电功能
  • 漏极开路电源正常输出
  • 采用微型 3.3µH 或 4.7µH 电感
  • 小型 3mm x 2mm WSON 封装
产品应用
  • Bluetooth® 低功耗、消费类电子产品用射频 (RF4CE)、短距离低功耗通信技术 (Zigbee)
  • 工业用仪表计量
  • 能量采集
产品说明

TPS62745 是一款高效超低功耗同步降压转换器,针对低功耗无线应用进行了优化。 其提供的稳压输出仅消耗 400nA 的静态电流。 该器件由两节可再充电的锂离子电池(锂电池主要化学成分是 Li-SOCl2、Li-SO2、Li-MnO2)或者四到六节碱性电池供电。 该器件的输入电压范围高达 10V,因此也可以通过 USB 端口和薄膜太阳能模块供电。 输出电压通过四个 VSEL 引脚设置,TPS62745 的电压范围为 1.8V 至 3.3V;TPS627451 的电压范围为 1.3V 至 2.8V。 TPS62745 搭配使用小型输出电容,特有低输出纹波电压和低噪声。 由引脚 EN_VIN_SW 控制的内部输入电压开关将电源电压连接至引脚 VIN_SW。 此开关专用于外部分压器,按比例降低外部 ADC 的输入电压。 当电源电压低于欠压锁定阈值时,此开关会自动断开。 TPS62745 采用小型 12 引脚 3mm × 2mm WSON 封装。

产品器件信息
器件型号封装封装尺寸(标称值)
TPS62745WSON3mm x 2mm
TPS627451
