WL1801MOD技术文档下载：

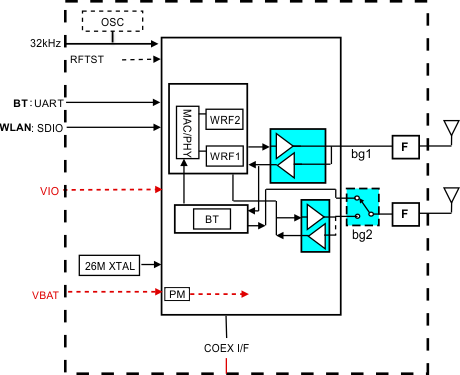

WL1801MOD - 产品图解：
WL1801MOD - TI WiLink8 单频带 Combo 模块 - Wi-Fi、BT、BLE 和 ANT
WL1801MOD是TI公司的一款TI芯片产品，WL1801MOD是TI WiLink8 单频带 Combo 模块 - Wi-Fi、BT、BLE 和 ANT，本页介绍了WL1801MOD的产品说明、应用、特性等，并给出了与WL1801MOD相关的TI元器件型号供参考。
WL1801MOD - TI WiLink8 单频带 Combo 模块 - Wi-Fi、BT、BLE 和 ANT - TI芯片 - WiLinkCombo解决方案 - TI公司（Texas Instruments，德州仪器）
1 器件概述
产品特性
- 常规说明
- 集成了射频 (RF)、功率放大器 (PA)、时钟、RF 开关、滤波器、无源器件和电源管理单元
- 可利用 TI 模块配套资料和参考设计实现快速硬件设计
- 工作温度：–20°C 至 70°C
- 小封装尺寸：13.3mm x 13.4mm x 2mm
- 100 引脚 MOC 封装
- 经 FCC，IC，ETSI/CE 和 TELEC 认证的芯片天线
- Wi-Fi
- 支持 IEEE 标准 802.11a、802.11b、802.11g 和 802.11n 的 WLAN 基带处理器和 RF 收发器
- 2.4GHz 20MHz 和 40MHz 单输入单输出 (SISO) 以及 2.4GHz 20MHz 2 x 2 多输入多输出 (MIMO)，针对高数据吞吐量：80Mbps (TCP)，100Mbps (UDP)
- 2.4GHz 最大比合并 (MRC)，支持扩展范围
- 完全校准：无需生产校准
- 4 位 SDIO 主机接口支持
- Wi-Fi 直接并发运行（多通道、多用途）
- Bluetooth和 BLE（仅适用于 WL183xMOD）
- 支持 Bluetooth 4.1 和 CSA2
- 主机控制器接口 (HCI) 传输，用于通过通用异步收发器 (UART) 进行的 Bluetooth 传输
- 支持子带 (SBC) 编码 + 高级音频传输协议 (A2DP) 的专用音频处理器
- 双模 Bluetooth 和 BLE
- Bluetopia + LE 认证堆栈（由 TI 提供）
- 主要优势
- 减少设计开销
- 通过在两极（STA 和 AP）上同时配置 WiLink 8，可将差别化的使用案例直接连接至不同 RF 通道（Wi-Fi 网络）上的其它 Wi-Fi 器件
- 用于高性能音频和视频流参考应用的一流 Wi-Fi，覆盖范围高达单根天线的 1.4 倍
- 提供多种配置方法，可一步将室内设备连接至 Wi-Fi
- 连接空闲时最低 Wi-Fi 功耗 (< 800µA)
- WLAN 滤波器上只将系统唤醒的可配置唤醒
- Wi-Fi-Bluetooth 单天线共存
产品应用范围
- 物联网
- 多媒体
- 家用电子产品
- 家用电器和大型家电
- 工业和家庭自动化
- 智能网关和仪表计量
- 视频会议
- 视频摄像机和安防器材
产品说明
TI 经认证的 WiLink 8 模块采用功率优化设计，可提供高数据吞吐量和扩展范围，并且支持 Wi-Fi 和 Bluetooth 共存（只适用于 WL1835MOD）。 WL18x5MOD 器件是一套 2.4GHz 模块双天线解决方案。 该器件经 FCC、IC、ETSI/CE 和 TELEC 认证，适用于接入点 (AP) 和客户端。 TI 为 Linux®、 Android™、WinCE 和 RTOS 等高级操作系统提供了驱动程序。
器件信息
| 订货编号 | 封装 | 封装尺寸 |
|---|---|---|
| WL1801MOD | MOC (100) | 13.3mm × 13.4mm × 2mm |
| WL1805MOD | MOC (100) | 13.3mm × 13.4mm × 2mm |
| WL1831MOD | MOC (100) | 13.3mm × 13.4mm × 2mm |
| WL1835MOD | MOC (100) | 13.3mm × 13.4mm × 2mm |
